+62 книга Макса Соода Приставки к гитарам. Рис 1
ПРОДОЛЖЕНИЕ_ПОЛУАКУСТИКА 2016. ГОДА.
ПРИСТАВКИ К ЭЛЕКТРОГИТАРАМ. ЧАСТЬ ВТОРАЯ - ПРАКТИЧЕСКАЯ.
И так! Чуть раньше, закончив описание технологии склейки корпуса и собственно постройки полу акустической гитары, я начал разговор об самодельных приставках, что применяют электрогитаристы. Чуть раньше я дал примерный список приставок, не коснувшись их схем и того, каким образом они, приставки преобразуют спектр гитар, как впрочем и других Электро - музыкальных инструментов. Например электрической скрипки, если такой термин тут уместен! Вопрос первый и сразу второй: какие есть приставки, их схемы и назначение? На предыдущих двух страницах вводного текста, если не читал, то коротко.
ЕЩЕ РАЗ ОБ ТИПАХ ПРИСТАВОК.
Я имею в виду не дисторшен или приставку вау – вау в виду, а Схематическое построение. Одинарная приставка, ну, Вау или Вибрато – ЭТО С ДЕСЯТОК деталей, что ты легко найдешь в сломанной бытовой технике. Два - три транзистора Серии МП 35, 36, 40, 42. Но учти, приставки лишь Немного Усиливают Исходный сигнал со Звукоснимателей. В данном случае Выходной сигнал с инструмента. Считается что его Амплитуда, Размах или Сила, Уровень по простому в среднем 50 Мвольт. То есть 0.05 Вольт, Но Переменного тока. Это КОПИЯ звукового сигнал, то есть звука струны, но этот сигнал можно Сразу подать в УНЧ и играть! Сигнал в приставках, построенных на обычных транзисторах, типа МП, КТ,ГТ с цифрами от 15 до ГТ423, и этот транзистор можете применить, не смотря на то что ГТ 416, 423 применялись не в УНЧ переносных приемников, а в Радиоканале, то есть усиливали сигнал с радиостанции с частотами в Мгерцах! Ну и что они могут усилить сигнал с частотой в 200 герц от гитары и 20 000 000 с радиостанции. То есть МП 35 –41АБВГ можно заменить еще на десятки и сотни Аналоговых транзисторов. Но даже приставки 70 годов, можете полистать журналы Радио и Радиолюбитель - уже тогда имели блоки построенные на Цифровых микросхемах.
ОТЛИЧИЕ ЦИФРОВЫХ И АНАЛОГОВЫХ ЭЛЕМЕНТОВ.
Имеется в виду полупроводниковые устройства.
1.Аналоговые – это Транзисторы! Все эти ПИ 35, ГТ401, КТ 315 АВС-хоть ЕЮЯ, это аналоговый элемент.
2. Цифровые. Это как правило микросхемы. Типа К555, но с буквами на конце ТЛ, ЛЕ,ТМ, например К555ТЛ3, и таких буквенных обозначений НАЗНАЧЕНИЯ микросхемы на конце может быть до 30 – 40. ТМ2 _ ТРИГГЕР, то есть ПЕРЕКЛЮЧАТЕЛ. ЛА3 _ Логика! ТЛ и TL, или ЛА_LA это ОДИНАКОВЕ ПО НАЗНАЧЕНИЮ микросхемы, только буквы или Русские или Латинские! К 555ТЛ и К555 TL это ОДНА И ТА ЖЕ МИКРОСХЕМА! Отличие цифровых элементов от аналоговых- просто! Аналоговые работают от СИНОСОИДАЛЬНОГО, то есть на осциллографе этот сигнал напоминает ВОЛНУ. А для работы цифрового устройства нужен ПРЯМОУГОЛЬНЫЙ сигнал. Он и ВЫГЛЯДИТ вот так на экране осциллографа, где эти сигналы можно видеть воочию! Вот так..
_ _ П_ П__ППП_ _ _ ППППППППП_ _ _ _ _ _, а теперь некоторые понятия и в
0 0 1 0 1 00 11110 0 0 1 1 1 1 1 1 1 1 1 0 0 0 0 0 Вот так!!!
РАСШИФРУЕТЕ, ТО ЧТО Я НАПИСАЛ.
РАСШИФРОВКА ПРЯМОУГОЛЬНОГО СИГНАЛА.
Почему он похож действительно на букву / П?/. Ну сначала теории совсем чуть - чуть! Ты сейчас читаешь текст, что получен при помощи Цифрового устройства, то есть компьютера! И там есть Генератор Прямоугольных сигналов. Это Кварцевый резонатор, или по простому по русски – кристалл кварца, точнее пластинка, что помещена в металлический корпус. Кристалл ПОДГОНЯЮТ под частоту а для компьютера это где то могу ошибиться 20 Мгц или 12Мгц, что не важно но этот кристалл колеблется именно с частотой пишу С НУЛЯМИ 20 000 000, примерно 10 –20 Миллионов герц. И ЭТИМ НАС КОМПЬЮТЕР И УДЕЛЫВАЕТ! Я по бумажке буду складывать 12345 +34567 разделить на 3, 145566 до УТРА. А ккалькулятор, он есть и в Windows даст результат моментально.!»!!
Для чего , называют СЕМЕЙСТВО микросхем, например К555, 174, в которых десятки приборов с 14, 16, и 48 ножками. Давайте я вам расскажу про микросхемы - счетчики, у которых в корпусе 10 –100, а то и под тысячу ОТДЕЛЬНЫХ транзисторов, но не в виде привычного нам корпуса – грибочка, на трех ножках, а инженеры ради задумались? Мы паяем скажем Блок Унч и он пойдет скажем в Карманный приемник, ну мощностью 0.1 Ватт или в переносной магнитофон на мощность 2 – 3 Ватт. Батареек там хватит на один только вечер. Но ПРИНЦИПИАЛЬНАЯ схема одна, так почему транзисторы, а в УНЧ их до 5, 7, а в УВЧ приемника 3-4 почему не собрать в одном корпусе? Вот так и появились микросхемы. Их НЕВОЗМОЖНО ОТРЕМОНТИРОВАТЬ! Выйдет из строя транзистор – перегреется или нечаянно вы его сшибете отверткой, не бюеда! Выпаиваем и заменяем на 100, 200 вариантов. Главное что бы не напутать! Транзистор марки n-P-n, на марку P_n_P менять НЕЛЬЗЯ!
То есть МП 35 это / n_P_n!/,
МП 41 – / P_n_P// отределяется ПО СТРЕЛКЕ НА ЭМИТТЕРЕ ТРАНЗИСТОРА!
ВНУТРЬ _ n_P_n/
Наружу _ P_n_P/

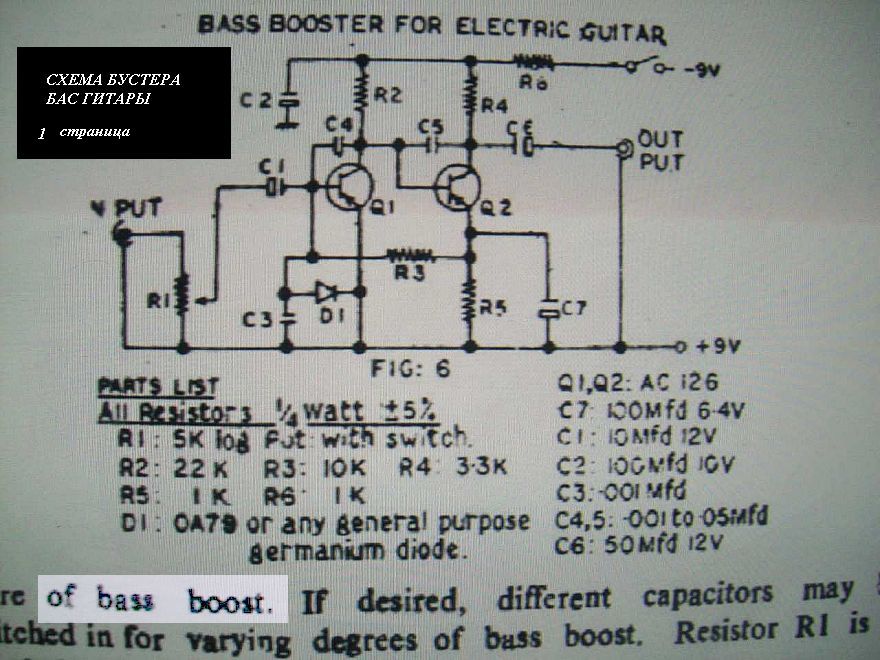

Схема на рисунке из книги Марка Соода приставки к гитарам. Такой вольный перевод. Есть и россйские книги на эту тему. О чем и разговор!
Корнев. Смелостев.
